A ต่อ A / B ต่อ B
ใช้สายคู่บิดเกลียวเส้นเดียวกันตลอดบัส ห้ามสลับ A กับ B ระหว่างจุดใดจุดหนึ่ง
คู่มือการเดินสาย
ต่อ RS485 ให้ถูก
ต่อ RS485 ให้ถูก
แล้วขนานแบตได้เป็นระบบ
หน้าเดียวจบสำหรับการต่อ ESP32 → โมดูล RS485 → BMS หลายแพ็ค ตั้งแต่เลือกพินของบอร์ด ไปจนถึงการวางปลายบัสและตั้ง address
ภาพรวมที่ต้องจำ
หนึ่ง address ต่อหนึ่ง BMS
ตั้ง Modbus address ไม่ซ้ำกัน เช่น 1, 2, 3 … เพื่อให้ ESP32 เรียกทีละแพ็คได้
เดินแบบ daisy chain
ต่อเรียงจากต้นทางไปปลายทาง หลีกเลี่ยงการแยกกิ่งแบบดาว เพราะทำให้สัญญาณสะท้อน
1) ต่อสายแบบเห็นเส้นชัดเจน
ดูตามลูกศรจากซ้ายไปขวา ห้ามสลับ RX/TX
AESP32 → TTL-to-RS485สายจัมเปอร์สั้น ๆ ระหว่างบอร์ด
ขา ESP32สายจัมเปอร์ขาโมดูล TTL
GPIO16 / RX2รับข้อมูลเข้า ESP32
สายเหลือง · RX
ROReceiver Output
GPIO17 / TX2ส่งข้อมูลออกจาก ESP32
สายส้ม · TX
DIDriver Input
3V3ไฟเลี้ยง 3.3V
สายแดง · VCC
VCCใช้กับ MAX3485 / 3.3V
GNDกราวด์อ้างอิงร่วม
สายดำ · GND
GNDกราวด์ของโมดูล
DE + REถ้าเป็นโมดูล manual ให้ผูก DE กับ RE แล้วลง GND ตามวงจรของโมดูล
Auto-directionถ้าเป็นโมดูล auto-direction ไม่ต้องต่อ DE/RE เพิ่ม
ไฟเลี้ยงMAX485 บางรุ่นเป็น 5V ห้ามจ่าย 5V เข้า GPIO ของ ESP32
BTTL RS485 → สาย LAN → BMSตัวอย่างเข้าหัวตามมาตรฐาน T568B
ใช้สาย LAN CAT5e หนึ่งคู่สำหรับ A/B และอีกคู่สำหรับ GND โดยเข้าหัวเหมือนกันทุกด้าน จากนั้นต่อเข้าขั้ว RS485 ของ BMS ผ่าน terminal หรือ RJ45 breakout
TTL A485_A
ขาว-ส้ม → RJ45 pin 1RS485 A / 485_A
BMS A485_A / A
TTL B485_B
ส้ม → RJ45 pin 2RS485 B / 485_B
BMS B485_B / B
TTL GNDsignal ground
ขาว-น้ำตาล + น้ำตาล → pin 7 + 8ต่อรวมเป็น GND ได้
BMS GNDsignal ground
ไม่ได้ต่อสายสำรอง
ขาว-เขียว / เขียว / น้ำเงิน-ขาว / น้ำเงินอย่านำไปต่อ A/B ซ้ำ
ไม่ได้ต่อเว้นไว้
ตารางสีสาย LAN แบบ T568B
| RJ45 pin | สีสาย | ใช้เป็น | ต่อเข้าขั้ว BMS |
|---|---|---|---|
| 1 | ขาว-ส้ม | RS485 A | A / 485_A |
| 2 | ส้ม | RS485 B | B / 485_B |
| 7 + 8 | ขาว-น้ำตาล + น้ำตาล | GND | GND สัญญาณ |
| 3, 4, 5, 6 | ขาว-เขียว / เขียว / น้ำเงิน-ขาว / น้ำเงิน | สำรอง | ไม่ต้องต่อ |
สำคัญมาก: สีด้านบนเป็น “ผังสายที่เราเข้าหัวเองแบบ T568B” ไม่ได้แปลว่าพอร์ต RJ45 ของ BMS ทุกยี่ห้อใช้ pin 1=A, pin 2=B เสมอ หากจะเสียบ RJ45 เข้าพอร์ต BMS โดยตรง ต้องเปิดคู่มือรุ่นนั้นและตรวจ pinout ก่อน ห้ามเดาจากสีสาย
2) พิน RS485 ของบอร์ดแต่ละตระกูล
อ้างอิงจากเฟิร์มแวร์ในโปรเจกต์นี้
| บอร์ด / เฟิร์มแวร์ | RX | TX | ข้อสังเกต |
|---|---|---|---|
| ESP32 DevKit / WROOM-32 | GPIO16 | GPIO17 | ค่ามาตรฐานของเฟิร์มแวร์ BMS และ Inverter ส่วนใหญ่ |
| ESP32-S3 DevKit / C6-N16 | GPIO16 | GPIO17 | ตรวจว่าขาถูกต่อออกมาที่ header ของบอร์ดจริง |
| ESP32 CYD 2432S028 / 2.8" | GPIO27 | GPIO22 | GPIO16/17 ถูกใช้กับ LED บนบอร์ดแล้ว |
| ESP32-S3 CYD | GPIO2 | GPIO3 | เป็นขาเฉพาะของเฟิร์มแวร์ CYD S3 ห้ามใช้ผังของ CYD รุ่นเก่า |
| ESP32 30PACK BLE-only | — | — | เฟิร์มแวร์นี้ไม่มี RS485 ใช้ Bluetooth อย่างเดียว |
อย่าดูแค่หน้าตาบอร์ด — รุ่นที่ชื่อใกล้กันอาจใช้ GPIO ไม่เหมือนกัน ให้เลือกไฟล์ Firmware ให้ตรงกับบอร์ด และยึดค่าพินในหน้าดาวน์โหลด/ซอร์สของรุ่นนั้นเป็นหลัก

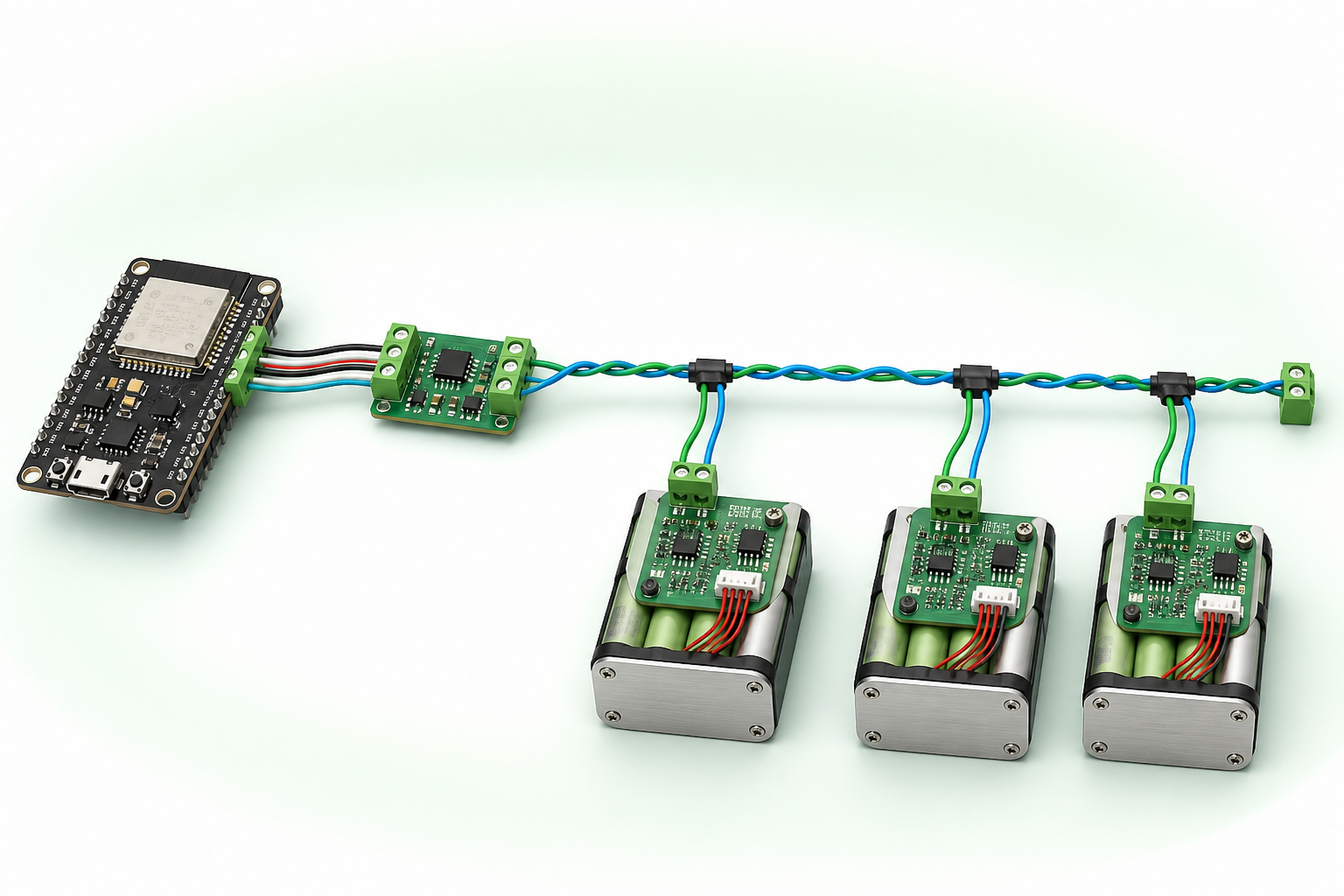

3) วิธีขนาน BMS หลายแพ็คบน RS485 บัสเดียว
ขนาน “สายสื่อสาร” ไม่ใช่การเอาขั้วแบตมาต่อรวมกันโดยตรง
ต้นทางESP32 + TTL-to-RS485
สายคู่บิดเกลียวA และ B วิ่งต่อเนื่อง
ปลายทางแต่ละแพ็คแตะเข้าบัสแบบขนาน
ปลายบัส120Ω ที่ต้นทางและตัวสุดท้าย
ตั้ง address ก่อนต่อรวม
ตั้งแพ็คแรกเป็น 1 แพ็คถัดไปเป็น 2, 3 … ห้ามมีเลขซ้ำกัน และควรจดชื่อแพ็คกับ address ไว้ต่อ A และ B แบบเส้นเดียว
ลากสายจากโมดูลไปยังแพ็คแรก แล้วต่อไปแพ็คถัดไป ทำเป็น daisy chain ไม่แยกดาวจากจุดกลางต่อกราวด์ตามคู่มือรุ่น BMS
กราวด์สัญญาณอาจต้องร่วมกับ ESP32 แต่ระบบที่มี ground loop หรือแรงดันต่างกันควรใช้ isolated RS485ใส่ตัวต้านทาน 120Ω เฉพาะปลายบัส
หนึ่งตัวฝั่งโมดูล และอีกหนึ่งตัวที่แพ็คสุดท้าย ไม่ต้องใส่ทุกแพ็คเปิด RS485 แล้วให้บอร์ดสแกน
เฟิร์มแวร์จะตรวจ address 1–15 ตามรุ่นที่รองรับ แพ็คที่ตอบกลับจะถูกแสดงในหน้าอุปกรณ์
4) เช็กลิสต์ก่อนจ่ายไฟ
- ตัดเบรกเกอร์และถอดแหล่งจ่ายก่อนแก้สายทุกครั้ง
- ตรวจ A/A และ B/B ด้วยมัลติมิเตอร์หรือ continuity test
- ตรวจว่าไม่มี address ซ้ำกันบน BMS ทุกแพ็ค
- ตรวจ VCC ของโมดูลว่าเหมาะกับ 3.3V หรือ 5V
- ปลายบัสมี 120Ω สองจุด ไม่ใช่ทุกจุด
- สายสื่อสารแยกจากสายกำลังและสายสวิตชิ่ง
ความปลอดภัย: การขนานแบตเตอรี่เป็นงานไฟฟ้าที่มีกระแสสูง ภาพนี้อธิบายเฉพาะการสื่อสาร RS485 ไม่ใช่ผังต่อขั้ว P− / P+ หรือการรวมเซลล์ ควรให้ผู้ติดตั้งที่มีความชำนาญตรวจระบบจริงก่อนจ่ายไฟ
สรุปสั้น ๆ
บอร์ดปกติใช้ GPIO16/17, CYD รุ่นเก่าใช้ GPIO27/22, CYD S3 ใช้ GPIO2/3; สาย A/B ต่อเป็นบัสเดียวแบบ daisy chain, ตั้ง address ไม่ซ้ำ และใส่ 120Ω เฉพาะปลายบัสสองด้าน
